一台海信TLM46V86P液晶电视（MST6M68FQC机芯），问题现象是不定时黑屏，有声无图。开机察看图声所有正常，在收看过程中会不定时出现黑屏，在出现黑屏时察看背光亮，伴音一直正常，整机及遥控控制功能正常。由此说明CPU及主板工作正常，依据液晶屏的工作原理，当屏失去供电时，对于常黑型液晶屏就会呈现出黑屏现象，因为背光是亮的，因此将逻辑板做为重点检查。出问题时测试逻辑板DC/DC变换器部分电压正常，格式变换器电路的主要工作条件也正常。

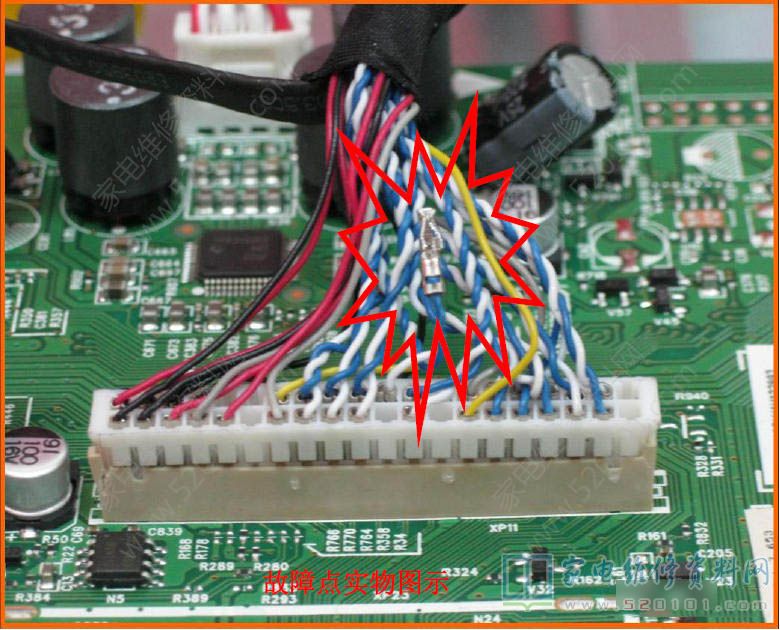

那样这个问题会出在哪呢?第三回头剖析，因该机问题是不定时出现的，不出问题时显示所有正常，所以暂时排除屏坏的可能，那样黑屏就大概是逻辑板无屏显驱动信号输出导致的。为何会出现不定时的无驱动信号输出呢?依据实测到的逻辑板有关电压数据来看，逻辑板工作也应该是正常的，那样引起无驱动信号输出的问题只能是输入逻辑板的LVDS信号忽然中断导致的。根据这个思路，第一从主板的LVDS输出接口开始检查。依据LVDS信号的传输特征，正常时每对LVDS差分线上都能测试到1.2V的电压。以此为据开始逐对测试，当测至XP1l第22号脚时发现其电压在1.2至1.6V之间波动，这显然是不正常的，这个波动的电压就说明该脚存在接触不好的的状况，由于只有空载状况下才可能致使电压升高。于是拿下这对差分线注意观察，发现第22脚引线外层完好，但中间的导线已完全断裂，只不过因为插接件的外加层紧固导线外皮而没使这根掉落。重新处置该导线接头后开机长期察看，未再见问题出现。

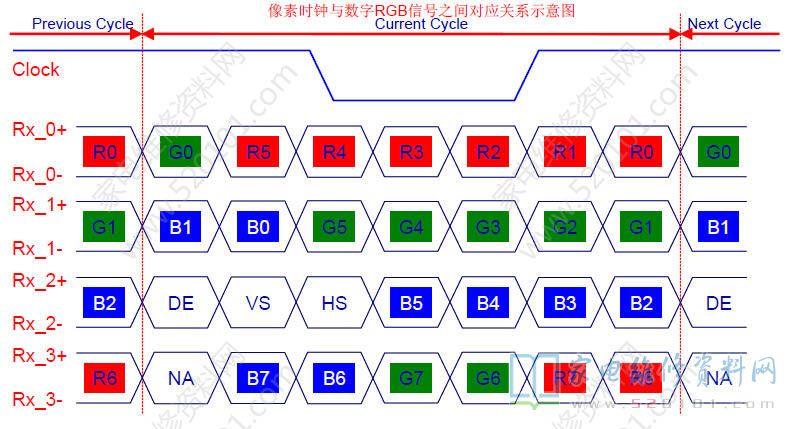

为何这根线开路会出现黑屏问题呢?经查图纸得知这对差分线是像素时钟信号线。像素时钟信号是数字电路处置中一个尤为重要的时钟信号。它主要负责数字视频信号的传输和读取解调工作。因此当像素时钟丢失后就会引起LVDS信号不可以正常传输至逻辑板进行读取和解调，从而导致逻辑板输出的屏显驱动信号中断，导致黑屏问题。
后记：问题事例是一种大伙 喜闻乐见的学习形式，但要写好一个问题事例的确困难， 其重要原因是每一个人对同一事物的理解方法不同，那样大伙的看点也就不一-而足了。我觉的一个好的问题事例主要看的是思路性和启发性，重点讲求的是方法办法。一个 问题事比如果能叫人看完后感觉有所收成，那样这个问题事例就非常具意义。当然这个收成是有大有小的。常识是需要有一个积累的过程的，这个过程就是反复的考虑与实践。这就需要把外在的和内在的常识有机的联系起来从而产-一个新的认知，以促进开阔思路，和增强常识的宽度和深度。
